Bremsgeräte

Gleichstrombremse mit Geräteschutz VersiBrake Safe [72 - 360A]

Die Gleichstrombremse mit Geräteschutz VersiBrake Safe bietet maximale Kontrolle und Sicherheit für den schonenden Stillstand.Das Bremsgerät VersiBrake Safe stellt sicher, dass Motoren der Wirkungsklassen IE1 bis IE3 schonend, verschleißarm und sicher abgebremst werden.Dabei werden im Besonderen die einschlägigen Vorgaben bzw. europäischen DIN-Normen (wie DIN EN 12750:2013) in Übereinstimmung mit den Anforderungen der Kategorie 2, PL c aus EN13849-1:2008 sowie SIL1 nach DIN EN 61508 für die Sicherheit von Holzbearbeitungsmaschinen erfüllt.Zu den Sicherheitsfunktionen zählen beispielsweise, dass ein unbeabsichtigtes, störungsbedingtes Anlaufen verhindert wird, das überwachte gesteuerte Stillsetzen, die Ansteuerung der (Schutz-) Türverriegelung oder auch die externe Stillstandsüberwachung mit intelligenter Stillstandserkennung.

Merkmale

• Gleichstrombremsung mit gesteuerter Einweggleichrichtung
• integriertes Bremsschütz
• integrierte Stillstandserkennung
• Überwachung der Stillsetzzeit
• für alle Asynchronmotoren geeignet
• geeignet für IE1, IE2 und IE3 Motoren
• selbstoptimierender Bremsvorgang
• CANopen on board
• Schutzart IP20
• steckbare push-in Steuerklemmen
• erfüllt die Anforderungen an PL = c,
• gemäß EN13849-1:2008

Funktionen

• Parametrierung via Bedienfeld oder CAN-Bus
• potentialfreie Steuerein- und -ausgänge
• Motortemperaturüberwachung (PTC, KTY, PT1000)
• Geräteschutzfunktion
• Drehzahlüberwachung (externer Drehzahlgeber notwendig)
• sicherheitsgerichtetes Störungsrelais
• Sammelstörungsrelais
• Stern-Dreieck Anlaufansteuerung

‍

‍

‍

Motorbremsgerät VersiBrake L (LP)[6 - 30A]

Das Motorbremsgerät VersiBrake L (LP)in der platzsparenden Variante(45mm Gehäuse) schont den Motordurch automatische Stillstandserkennungund Abschaltung des Bremsstroms nach Motorstillstand.Sicherheitsgeprüft.Doppelte Sicherheit.Auch als Leiterplattenvariate erhältlich.

Merkmale Bremsgerät

• Gleichstrombremsung mit Einweggleichrichtung
• für alle Asynchronmotoren und für Einphasenwechselstrommotoren geeignet
• Microcontroller gesteuert
• einfacher Einbau, auch in bestehende Anlagen
• Verschleiß- und Wartungsfreiheit
• Bremsschütz integriert
• Leiterplattenausführung mit Störmeldekontakt
• zum Aufschnappen auf 35mm Normschiene
• Schutzart: Gehäuseausführung IP 20, LP-Ausführung IP 00
• Erfüllt die Anforderungen an PL = b, gemäß DIN EN ISO 13849-1

Funktion Bremsgerät

• Bremsstart über Motorspannungsabfrage und über Motorschütz (doppelte Sicherheit)
• Überlastschutz
• Bremsstromabschaltung nach Motorstillstand
• Bremsstromregelung
• automatische Remanenzzeitoptimierung
• Bremsstrom stufenlos einstellbar 10-100%
• potentialfreier Ausgang für Motorschützverriegelung während des Bremsens; auch zur Y-Schützansteuerung beim Bremsen verwendbar
• Stillstandsschwelle einstellbar, individuell an unterschiedliche Motortypen anpassbar

‍

Gleichstrombremse für Drehstrommotor VersiBrake LT [6 - 30A]

Die elektronische Gleichstrombremse für Drehstrommotoren VersiBrake LT mit einstellbarer Bremszeit wurde speziell für Mehrmotorenbremsungen entwickelt.Platzsparend.Auch als Leiterplattenvariante erhältlich. Geeigneter Ersatz für Bremsgeräte der Typen BR und BR-L.

Merkmale Bremsgerät

• Gleichstrombremsung mit Einweggleichrichtung
• für alle Asynchronmotoren und für Einphasenwechselstrommotoren geeignet
• einfacher Einbau, auch in bestehende Anlagen
• Verschleiß- und Wartungsfreiheit
• Bremsschütz integriert
• zum Aufschnappen auf 35mm Normschiene
• Schutzart IP 20
• Ersatz für Bremsgeräte der Typen BR und BR-L

Funktion Bremsgerät

• Ansteuerung über Motorschütz
• Überlastschutz
• Bremsstromregelung
• automatische Remanenzzeitoptimierung
• Bremsstrom stufenlos einstellbar 10-100%
• Bremsabbruch möglich
• Wiederanlauf 1,2s nach Bremsabbruch
• Bremszeit einstellbar
• potentialfreier Ausgang für Motorschützverriegelung während des Bremsens; auch zur Y-Schützansteuerung beim Bremsen verwendbar

‍

‍

‍

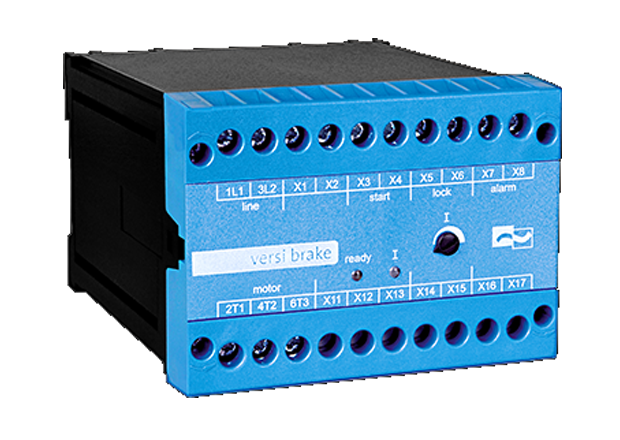

Drehstrommotor bremsen mit Bremsgerät VersiBrake [25A], VersiBrake [36A]

Die elektronische Gleichstrombremse VersiBrake [25A], [36A] ist das Standardgerät im 100mm Gehäuse mit erweiterten Optionen (auf Anfrage lieferbar). Drehstrommotoren werden mit VersiBrake Bremsgeräten sicher abgebremst.

Merkmale Bremsgerät

• Gleichstrombremsung mit Einweggleichrichtung
• Microcontroller gesteuert
• für alle Asynchronmotoren geeignet
• einfacher Einbau, auch in bestehende Anlagen
• Verschleiß- und Wartungsfreiheit
• Sonderspannungen bis 575V (UL: bis 480V) mit Option "B"
• zum Aufschnappen auf 35mm Normschiene
• Schutzart IP 20

Funktion Bremsgerät

• Ansteuerung über Motorschütz
• Stillstandserkennung
• Bremsstrombegrenzung auf Geräte-Nennstrom
• Remanenzzeitoptimierung
• Bremsstrom, stufenlos einstellbar
• potentialfreier Ausgang für Motorschützverriegelung während des Bremsens
• potentialfreier Ausgang für Störmelderelais

‍

‍

‍

‍

‍

Gleichstrombremse VersiBrake [40 - 600A]

Die Gleichstrombremse VersiBrake[40 - 600A] ist das Flaggschiff unserer Bremsgerätereihe.Individuelle Gerätekonfiguration.Umfangreiche Optionen verfügbar.UL/CSA Zertifizierung.Für sehr schonendes und verschleißarmes Stillsetzen von Drehstromasynchronmotoren hervorragend geeignet.

Merkmale Bremsgerät

• Gleichstrombremsung mit Einweggleichrichtung
• Microcontroller gesteuert
• für alle Asynchronmotoren geeignet
• einfacher Einbau, auch in bestehende Anlagen
• Verschleiß- und Wartungsfreiheit
• Bremsschütz integriert, bei Geräten bis 60A
• Schutzart IP 20

Funktionen Bremsgerät

• Ansteuerung über Motorschütz
• Stillstands- oder zeitabhängige Bremsung
• Überwachung auf Bremszeitüberschreitung
• Bremsstromeinstellung 0...100%, Stromregelung
• automatische Remanenzzeitoptimierung
• Bremszeiten 0,5 - 320s
• Temperaturüberwachung des Kühlkörpers
• potentialfreie Melde- und Steuerausgänge
• 2. Bremszeit 0,5 - 40s anwählbar
• manueller Bremsabbruch anwählbar

‍
